鄂式破碎機是應用范圍較廣的粗碎和中碎設備，有簡單擺動、復雜擺動、混合擺動三種類型，但它們的工作原理基本上是相似的，以下我們就從理論敘述和工作示意圖兩個方面，來詳細解說鄂式破碎機的工作原理：

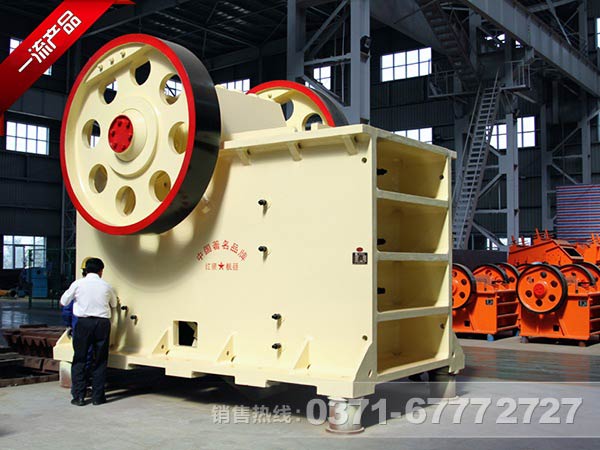

鄂式破(po)碎機(ji)

一、鄂式破碎機工作原理敘述

1.簡擺鄂式破碎機：該(gai)類(lei)型破(po)(po)(po)碎(sui)(sui)機(ji)的(de)(de)定鄂(e)(e)(e)固定在機(ji)架的(de)(de)前(qian)壁(bi)上(shang)，動(dong)(dong)鄂(e)(e)(e)懸掛(gua)在支承軸上(shang)，工作(zuo)時(shi)(shi)動(dong)(dong)鄂(e)(e)(e)上(shang)各點(dian)均以懸掛(gua)軸為(wei)中(zhong)心，單純作(zuo)圓弧擺動(dong)(dong)，而且水平行(xing)程上(shang)小(xiao)下(xia)大。當(dang)偏心軸旋(xuan)轉時(shi)(shi)，兩塊推力板隨著連桿(gan)作(zuo)上(shang)下(xia)往(wang)復運動(dong)(dong)。當(dang)動(dong)(dong)鄂(e)(e)(e)板離開定鄂(e)(e)(e)時(shi)(shi)，已被(bei)粉碎(sui)(sui)的(de)(de)物料在重力的(de)(de)作(zuo)用下(xia)，經鄂(e)(e)(e)腔下(xia)部的(de)(de)出料口自由(you)卸出。簡擺鄂(e)(e)(e)式破(po)(po)(po)碎(sui)(sui)機(ji)的(de)(de)工作(zuo)是間歇性的(de)(de)，破(po)(po)(po)碎(sui)(sui)和卸料過程在鄂(e)(e)(e)腔內交替進行(xing)，破(po)(po)(po)碎(sui)(sui)負荷大都集中(zhong)在破(po)(po)(po)碎(sui)(sui)腔的(de)(de)下(xia)部。

2.復擺鄂式破碎機：動(dong)(dong)鄂(e)兼作曲柄連桿機(ji)構(gou)的(de)(de)(de)連桿，在偏心軸的(de)(de)(de)帶動(dong)(dong)下，動(dong)(dong)鄂(e)上(shang)(shang)點的(de)(de)(de)運動(dong)(dong)軌跡近似橢(tuo)圓形，橢(tuo)圓度是上(shang)(shang)小下大，其(qi)上(shang)(shang)部(bu)近似圓形。該(gai)類(lei)型破(po)碎機(ji)的(de)(de)(de)水平(ping)(ping)行程正好(hao)與簡擺鄂(e)式破(po)碎機(ji)相反，上(shang)(shang)大下小，上(shang)(shang)部(bu)的(de)(de)(de)水平(ping)(ping)行程約為下部(bu)的(de)(de)(de)1.5倍，滿足了破(po)碎腔上(shang)(shang)部(bu)大塊礦(kuang)石破(po)碎所需(xu)的(de)(de)(de)壓縮(suo)量。整個動(dong)(dong)鄂(e)的(de)(de)(de)垂直(zhi)行程約為水平(ping)(ping)行程的(de)(de)(de)3倍，尤其(qi)是排(pai)礦(kuang)口處，使物料順利排(pai)出機(ji)外，從而提高了生產能力。

3.混擺型鄂式破碎機：動(dong)鄂與連(lian)(lian)桿共同安在偏心軸上(shang)，連(lian)(lian)桿頭(tou)(tou)裝在偏心軸的(de)中部，而動(dong)鄂的(de)兩個軸殼則安裝于連(lian)(lian)桿頭(tou)(tou)的(de)兩側(ce)。兩個推力(li)板(ban)仍然是支承在動(dong)鄂和(he)連(lian)(lian)桿的(de)下端及(ji)機(ji)架的(de)后(hou)壁上(shang)。動(dong)鄂各點(dian)的(de)運動(dong)軌跡均(jun)為(wei)橢圓，其(qi)長軸向著卸料方向傾斜(xie)，促使物(wu)料前進，并將物(wu)料推向出料口，改善(shan)了卸料條(tiao)件，提高了破碎(sui)機(ji)生產能力(li)。

二、鄂式破碎機工作原理示意圖

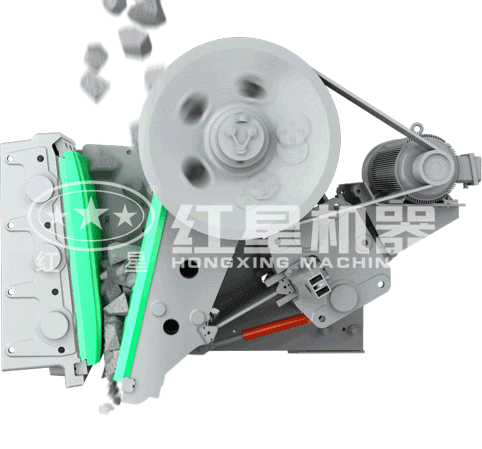

復(fu)擺(bai)鄂式破碎機工作模擬(ni)動圖

以(yi)上(shang)三種鄂(e)(e)(e)式破(po)碎機，在(zai)工作時(shi)雖(sui)存(cun)在(zai)某(mou)些差別，但(dan)具有相似的(de)工作原理：在(zai)電動(dong)(dong)(dong)機驅動(dong)(dong)(dong)皮(pi)帶(dai)和皮(pi)帶(dai)輪的(de)帶(dai)動(dong)(dong)(dong)下，通過偏心軸使動(dong)(dong)(dong)鄂(e)(e)(e)上(shang)下運動(dong)(dong)(dong)，當(dang)動(dong)(dong)(dong)鄂(e)(e)(e)上(shang)升時(shi)肘板(ban)(ban)和動(dong)(dong)(dong)鄂(e)(e)(e)間(jian)夾角變大，從(cong)而(er)推動(dong)(dong)(dong)動(dong)(dong)(dong)鄂(e)(e)(e)板(ban)(ban)向定鄂(e)(e)(e)板(ban)(ban)接近，物(wu)料在(zai)兩鄂(e)(e)(e)板(ban)(ban)間(jian)受(shou)到擠壓、劈裂(lie)、沖擊而(er)被(bei)破(po)碎；當(dang)離開時(shi)，已被(bei)破(po)碎的(de)物(wu)料靠重力作用而(er)從(cong)排料口(kou)排出(chu)。
