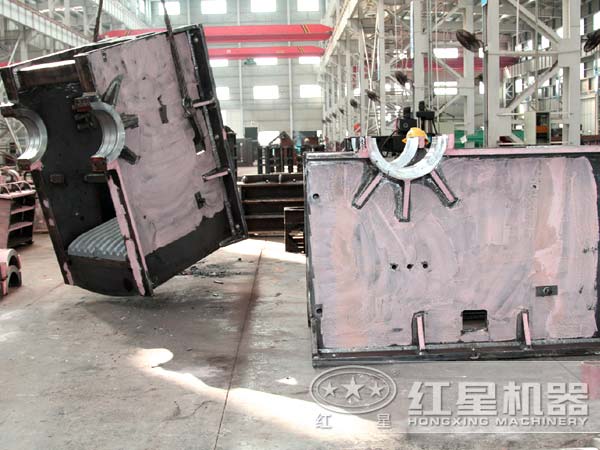

機架是鄂式破碎機中較為重要的一個部件，是其他部件的基礎，機架結構簡單、易于制造，材質要求有足夠的強度和剛度。根據用戶的反映，在實際操作中機架會出現氣孔、裂紋甚至斷裂的現象，生產廠家為了改善機架的使用性能，進行了鄂式破碎機機架的優化設計：

（1）選擇結構、核算強度。基于國產鄂式破碎機的結構，并結合國外先進破碎機的性能優勢，通過分析對(dui)(dui)比，對(dui)(dui)機(ji)架的結構方案進行合理選擇；應用(yong)Solidworks軟件完成機(ji)架部件的三維設(she)計和工(gong)程圖的繪制，并根據受力情況對(dui)(dui)機(ji)架做強度校(xiao)核計算，計算結果用(yong)來驗證機(ji)架是(shi)否滿足設(she)計要求。

（2）基于COSMOSWORKS軟件對機架做靜力有限元分析。靜(jing)力(li)分析(xi)得(de)出：機(ji)(ji)架側(ce)壁(bi)中部的螺(luo)栓安裝孔是產(chan)生集中應(ying)(ying)力(li)的部位，應(ying)(ying)力(li)值達209.6MPa，仍小于材料的屈服強度248MPa；應(ying)(ying)變值為0.6509mm，后機(ji)(ji)架中部位移值為0.2498mm，但總(zong)體分析(xi)來說，應(ying)(ying)變值和(he)位移值對機(ji)(ji)架的工作性能影(ying)響很小。

（3）進行機架減重研究。利用COSMOSWORKS優(you)化功能，紅(hong)星重工根據零(ling)件(jian)(jian)的(de)(de)結構和復雜程度，對機架(jia)提取不(bu)同(tong)數量(liang)的(de)(de)尺(chi)寸參(can)數作為(wei)設(she)計變(bian)(bian)量(liang)，根據零(ling)件(jian)(jian)鑄(zhu)造性能要(yao)求(qiu)為(wei)設(she)計變(bian)(bian)量(liang)設(she)置優(you)化范(fan)圍，在有(you)限元(yuan)分析約(yue)束條件(jian)(jian)下，對機架(jia)做減(jian)重的(de)(de)結構優(you)化研究。

優化后(hou)的機架(jia)應力高達219.8MPa、位(wei)移(yi)可(ke)達0.3177mm，比初始模(mo)型的數值(zhi)也有所提高，應力、等效(xiao)應變和(he)合(he)成(cheng)位(wei)移(yi)的分布規律仍和(he)優化前相似，但總體積由(you)0.080018m3減少至0.072027m3，重量減輕了近10%，優化減重效(xiao)果較為明顯(xian)，機架(jia)的使用性能明顯(xian)得到改(gai)善。
