圓錐破碎機規格型號和選型方法

發布者(zhe)：武(wu)永蘭發布：2016-12-08 08:32:12 更新：2021-11-18 16:35:26

工廠直供，價格優惠享不停！ 如果您想了解我們的產品，歡迎點擊咨詢 在線咨詢了解產品

圓錐破碎機的過載(zai)保護(hu)裝(zhuang)置和層壓(ya)式破(po)(po)碎(sui)原理，使得圓錐(zhui)(zhui)破(po)(po)碎(sui)機(ji)抗壓(ya)能力強(qiang)、適用(yong)范(fan)圍廣，并且破(po)(po)碎(sui)物料(liao)時易(yi)損(sun)件磨損(sun)率低(di)，所以(yi)常用(yong)圓錐(zhui)(zhui)破(po)(po)碎(sui)機(ji)來中碎(sui)或細碎(sui)物料(liao)，但是(shi)不(bu)同規格型(xing)號的圓錐(zhui)(zhui)破(po)(po)碎(sui)機(ji)的進出料(liao)粒(li)度、生產能力是(shi)不(bu)同的，下面(mian)是(shi)關(guan)于圓錐(zhui)(zhui)破(po)(po)碎(sui)機(ji)規格型(xing)號介(jie)紹。

圓錐式破碎機破碎生產現場

一、圓錐破碎機規格型號

圓錐(zhui)破碎(sui)機(ji)(ji)根據過載裝置的(de)不同可以分為：液壓圓錐(zhui)破碎(sui)機(ji)(ji)、彈(dan)簧圓錐(zhui)破碎(sui)機(ji)(ji)和復合圓錐(zhui)破碎(sui)機(ji)(ji)。

其中液(ye)壓圓錐(zhui)破碎(sui)(sui)機(ji)(ji)(ji)(ji)又分為(wei)單缸液(ye)壓圓錐(zhui)破碎(sui)(sui)機(ji)(ji)(ji)(ji)、多缸液(ye)壓圓錐(zhui)破碎(sui)(sui)機(ji)(ji)(ji)(ji)和(he)(he)全(quan)液(ye)壓圓錐(zhui)破碎(sui)(sui)機(ji)(ji)(ji)(ji)，每種圓錐(zhui)破碎(sui)(sui)機(ji)(ji)(ji)(ji)都有自己的型(xing)號和(he)(he)技(ji)術參數，下面是具體圓錐(zhui)破碎(sui)(sui)機(ji)(ji)(ji)(ji)型(xing)號和(he)(he)技(ji)術參數。

單缸液壓圓錐破碎機規格型號

SC單缸(gang)圓錐(zhui)破中(zhong)碎系列技術參數：

型號	腔型	給料口尺寸（mm）	最大進料尺寸（mm）	最小排料口尺寸（mm）	電機功率（kw）	處理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC單缸圓(yuan)錐破細碎系列技術參數：

型號	腔型	給料口尺寸（mm）	最大進料尺寸（mm）	最小排料口尺寸（mm）	電機功率（kw）	處理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：產(chan)量根(gen)據(ju)不同物料(liao)，進料(liao)粒度等(deng)因素其結果將有所不同

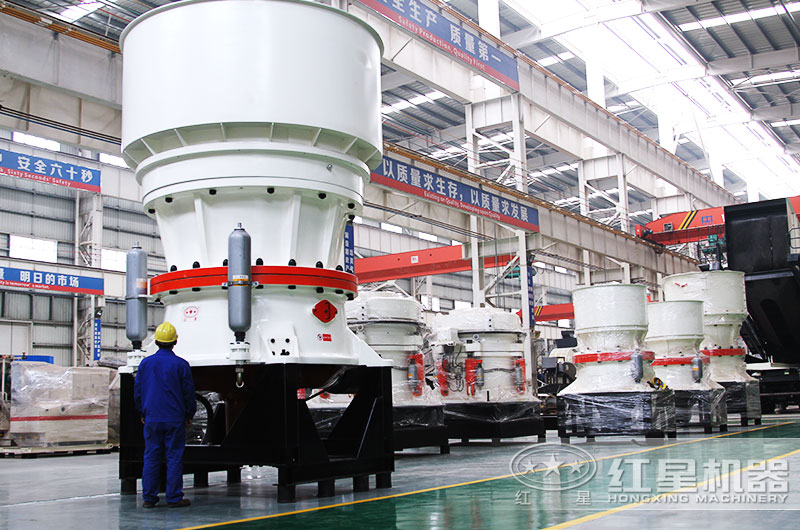

單缸液壓圓錐破碎機

單缸液壓(ya)圓錐破碎機圖片

集機械、液壓、電氣(qi)、智(zhi)(zhi)能(neng)控(kong)制等技術于一體，全新(xin)破碎機結(jie)構、層壓式(shi)破碎腔型(xing)，及(ji)全智(zhi)(zhi)能(neng)自動化(hua)控(kong)制系統(tong)，通過(guo)底部單缸特別(bie)設(she)計結(jie)構，完(wan)成了排(pai)料(liao)口直接調節、預防過(guo)鐵、清(qing)腔的三個重要功能(neng)，多種(zhong)腔型(xing)結(jie)合(he)，適應多種(zhong)粒度(du)需求。

多缸液壓圓錐破碎機規格型號

型號	腔型	破碎錐大端直徑（mm）	給料口尺寸（mm）	最大給料尺寸（mm）	排料口調整范圍（mm）	處理能力（t/h）	電機功率（kw）	主機重量（t）
HPM200	C1	900	185	145	22	160~250	160	11
	C2		125	100	18	145~250
	C3		95	75	14	120~250
	F1		76	60	12	108~210
	F2		54	45	10	81~210

HPM300	C1	1100	235	190	26	230~445	220	20
	C2		211	170	20	200~445
	C3		150	120	16	180~445
	C4		107	85	14	160~220
	F1		53	40	12	140~220

HPM400	C1	1400	299	240	35	270~630	315	27
	C2		252	200	25	252~630
	C3		198	160	25	243~630
	C4		111	190	18	210~630
	F1		92	75	15	162~370
	F2		52	40	13	126~370
HPM500	C1	1500	335	270	38	365~790	400	40
	C2		286	230	30	328~790
	C3		204	165	22	280~790
	C4		133	105	20	202~450
	F1		95	75	16	175~450
	F2		52	42	8	158~450
HPM650	C1		328	262	30	386~790	500
	C2		279	225	25	348~790
	C3		196	175	20	300~790
	F1		106	85	13	280~530
	F2		52	42	9	220~530

HPM800	C1	2000	353	280	38	616~1100	630	70
	C2		297	240	38	522~1100
	C3		267	214	25	495~1100
	C4		219	175	22	380~1100
	F1		155	125	20	328~730
	F2		92	75	16	270~730

注(zhu)：產(chan)量根據(ju)不(bu)同(tong)物料(liao)，進料(liao)粒度(du)等因素其結果將有所(suo)不(bu)同(tong)

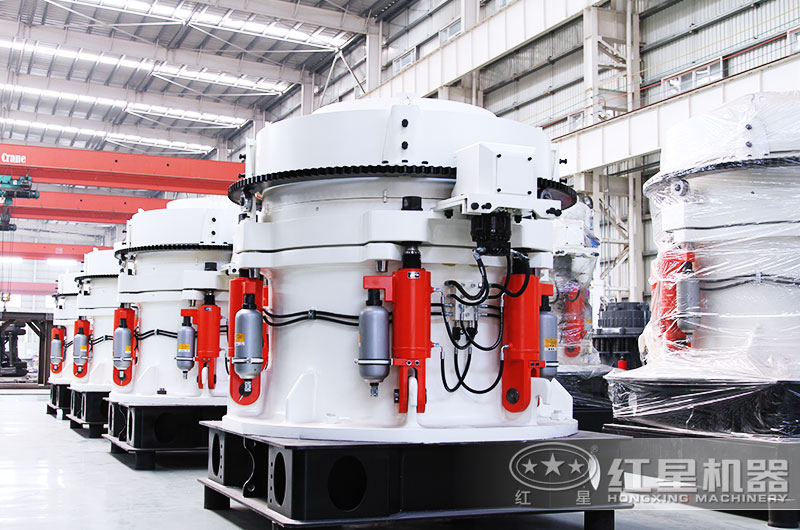

多缸液壓圓錐破碎機

多缸液壓圓錐破碎機圖(tu)片

引進德國新(xin)技術而開發(fa)，采用了(le)粒(li)(li)間層(ceng)壓原理設計(ji)的(de)特殊破(po)碎腔及與之相(xiang)匹配的(de)轉(zhuan)速(su)，產(chan)品(pin)粒(li)(li)度均勻(yun)，呈立方體，配備遠程觸摸(mo)屏(ping)操作界面，適應(ying)大范(fan)圍產(chan)品(pin)粒(li)(li)度要(yao)求，多缸(gang)液(ye)壓圓錐破(po)為(wei)恒(heng)腔型，物(wu)料粒(li)(li)度穩定。

全液壓圓錐破碎機規格型號

型號	腔型	破碎錐大端直徑（mm）	給料口尺寸（mm）	最大給料尺寸（mm）	排料口調整范圍（mm）	處理能力（t/h）	電機功率（kw）	主機重量（t）
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300

注(zhu)：產(chan)量根據不同物料，進料粒度(du)等因素其結果將有所不同

全液壓圓錐破碎機圖片

全(quan)液壓(ya)圓錐(zhui)破碎機圖片

采用了特(te)殊破碎(sui)頻率和偏(pian)心距(ju)，使(shi)(shi)破碎(sui)產(chan)品中細粒(li)級含(han)量(liang)更高(gao)，小于(yu)閉口(kou)邊排料(liao)口(kou)粒(li)含(han)量(liang)可達80%，提高(gao)后(hou)續工序(xu)處理能(neng)(neng)力，降低綜(zong)合(he)能(neng)(neng)耗，而且(qie)保(bao)險缸(gang)能(neng)(neng)使(shi)(shi)過載(zai)保(bao)護和清腔功能(neng)(neng)自動(dong)控制(zhi)，液(ye)壓潤滑(hua)組合(he)式油(you)站(zhan)，體(ti)積小、接(jie)線簡(jian)單(dan)。

彈簧圓錐破碎機規格型號

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量（t）	外形尺寸（長×寬×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470

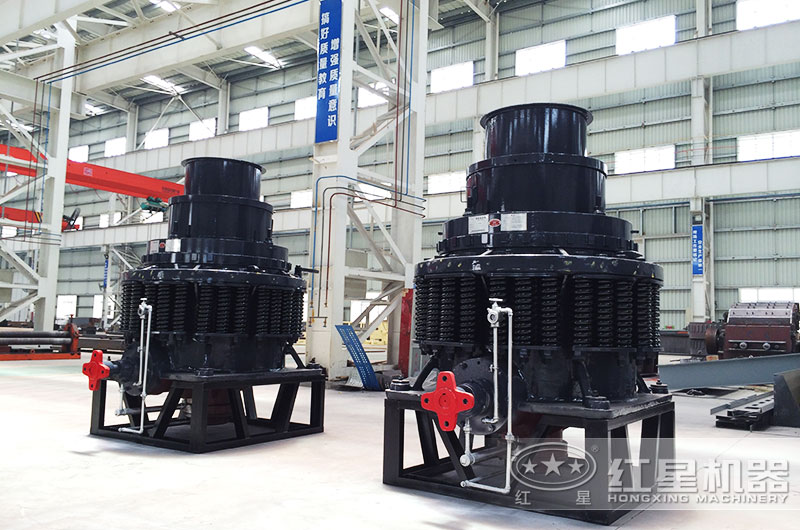

彈簧圓錐破碎機

彈簧圓錐破碎機圖片

彈(dan)簧圓錐破(po)(po)問世相關較早一些(xie)，提供(gong)彈(dan)簧式保護裝置，大大減小(xiao)了停(ting)機時間(jian)，機體為鑄鋼結構，在重載部位設置有加(jia)強筋，含調(diao)整(zheng)器，可快速(su)調(diao)整(zheng)破(po)(po)碎出料粒度的大小(xiao)。

復合圓錐破碎機規格型號

規格	型號	破碎錐大端直徑（mm）	給料口尺寸（mm）	最大給料尺寸（mm）	排料口調整范圍（mm）	處理能力（t/h）	電機功率（kw）	主機重量（t）
PSG 1300	1313	1295	137	110	13-31	109-181	160	23
	1321		210	170	16-38	132-253
	1324		241	190	19-51	172-349
	1306		64	50	3-16	36-163
	1308		89	70	6-16	82-163
	1310		105	85	8-25	109-227

注(zhu)：產量根據不(bu)同物料，進料粒度等因素其結果(guo)將有所不(bu)同

復合圓錐破碎機圖片

復合圓錐破(po)同樣采(cai)用彈簧保(bao)險裝置，過(guo)載保(bao)護穩(wen)定(ding)可靠，液(ye)壓清腔(qiang)使清腔(qiang)簡單、快捷，排料口通過(guo)液(ye)壓推動缸調整(zheng)，調整(zheng)方便，以擠滿給料工作，襯板磨損更(geng)均勻。

江蘇客戶圓錐破碎機工作現場圖片

江蘇客戶(hu)圓(yuan)錐破碎機工作現場圖片

二、圓錐破碎機選型方法

圓(yuan)錐(zhui)(zhui)破(po)碎機規格(ge)型(xing)號多樣，在挑選時要按照一定的(de)方法步驟來(lai)，這樣有助于(yu)大家選擇到(dao)合適的(de)圓(yuan)錐(zhui)(zhui)破(po)碎機，下面是紅(hong)星工作人員總結的(de)關(guan)于(yu)圓(yuan)錐(zhui)(zhui)破(po)碎機規格(ge)型(xing)號選取(qu)方法。

先要(yao)根據(ju)所加工物(wu)料(liao)(liao)的(de)進(jin)(jin)出料(liao)(liao)粒度(du)選(xuan)(xuan)(xuan)擇(ze)從所有中選(xuan)(xuan)(xuan)擇(ze)出可以(yi)用來破碎物(wu)料(liao)(liao)的(de)設備種(zhong)類和型號(hao)，然后再根據(ju)作業環境(jing)情況、物(wu)料(liao)(liao)硬度(du)大小從合適的(de)型號(hao)中進(jin)(jin)一(yi)步(bu)篩(shai)選(xuan)(xuan)(xuan)，其次就是根據(ju)我(wo)們(men)對產量(liang)的(de)要(yao)求(qiu)篩(shai)選(xuan)(xuan)(xuan)出合適的(de)圓錐破型號(hao)，再根據(ju)設備性價比確定(ding)我(wo)們(men)要(yao)購買的(de)規(gui)格型號(hao)。
