在(zai)國內陶(tao)(tao)瓷行(xing)業(ye)(ye)迅猛發展的(de)當下市場，特別是(shi)建(jian)筑陶(tao)(tao)瓷行(xing)業(ye)(ye)，大型企業(ye)(ye)不斷涌現。為了(le)降低能(neng)(neng)耗(hao)(hao)提高(gao)(gao)土地(di)面(mian)積(ji)的(de)使用率，各企業(ye)(ye)對(dui)各種磨礦設備(bei)的(de)生產能(neng)(neng)力及能(neng)(neng)耗(hao)(hao)都提出了(le)很高(gao)(gao)的(de)要求，因此勞(lao)動強度低、產量大的(de)陶(tao)(tao)瓷球磨機(ji)被廣泛使用。在(zai)建(jian)筑陶(tao)(tao)瓷行(xing)業(ye)(ye)，由于(yu)濕法(fa)連(lian)續式(shi)具有產量大，能(neng)(neng)耗(hao)(hao)低，占地(di)面(mian)積(ji)少、自動化程度高(gao)(gao)、勞(lao)動強度低、環(huan)境污(wu)染少等優點(dian)，濕法(fa)連(lian)續式(shi)陶(tao)(tao)瓷球磨機(ji)的(de)應用將取得(de)較高(gao)(gao)的(de)成就。

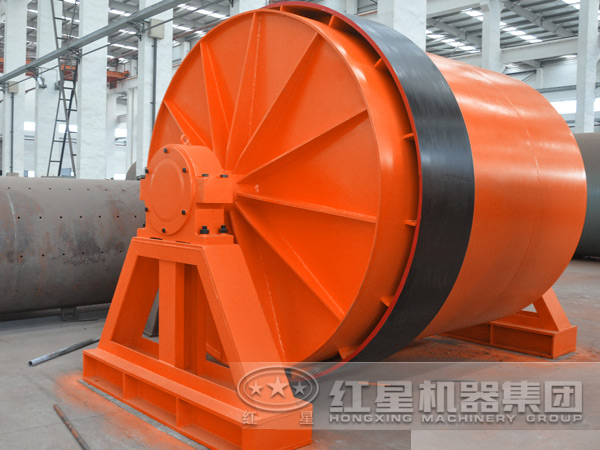

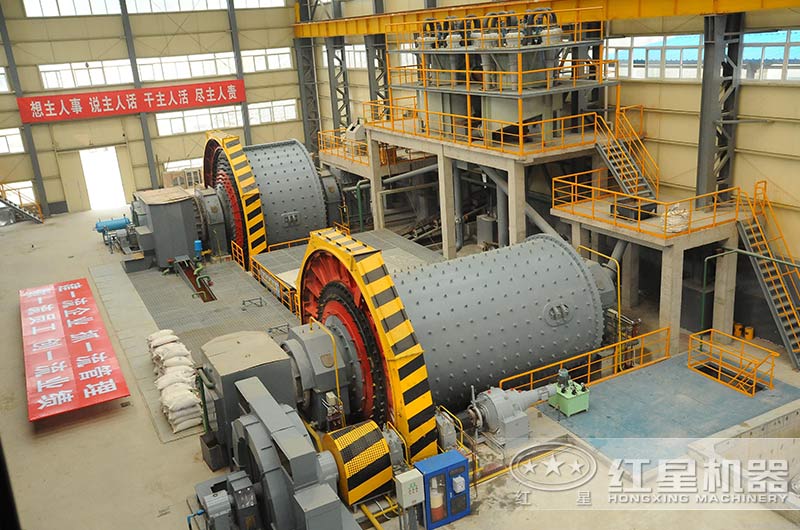

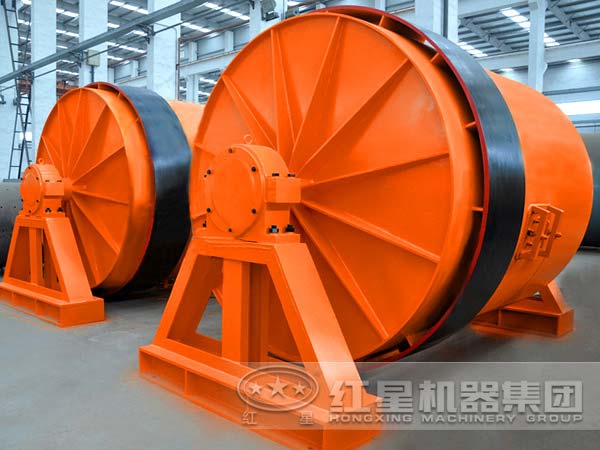

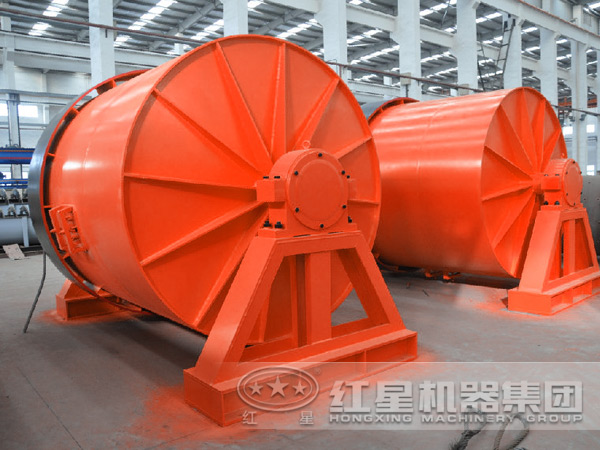

圖片實拍

工作原理

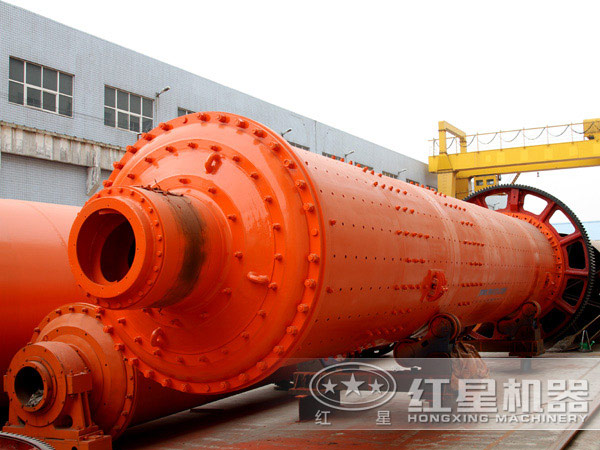

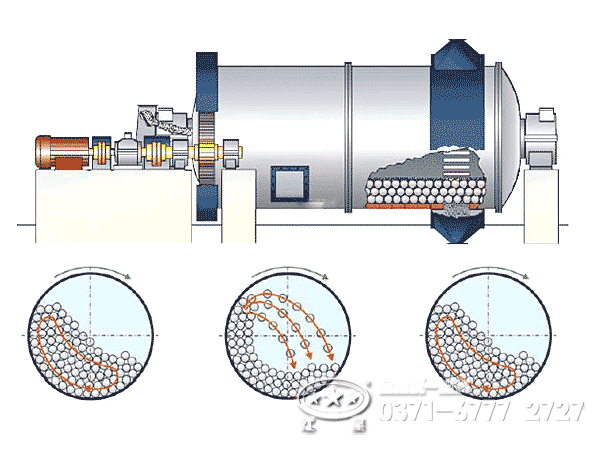

電(dian)機(ji)(ji)通過減速(su)裝(zhuang)置驅動筒體(ti)回轉，筒體(ti)內的碎(sui)(sui)礦石(shi)和鋼球在(zai)筒體(ti)回轉時受摩擦力(li)和離(li)心(xin)力(li)作(zuo)用被(bei)(bei)(bei)襯板帶到一定高度后由(you)于重力(li)作(zuo)用，便(bian)產(chan)生拋落和瀉(xie)落，礦石(shi)在(zai)沖擊和研磨(mo)作(zuo)用下逐(zhu)步被(bei)(bei)(bei)粉碎(sui)(sui)。被(bei)(bei)(bei)粉碎(sui)(sui)的礦石(shi)經排(pai)料部分(fen)排(pai)出(chu)筒外。排(pai)出(chu)的礦物在(zai)螺旋分(fen)級(ji)機(ji)(ji)中經分(fen)級(ji)出(chu)合(he)(he)格產(chan)品后，粗(cu)砂通過聯(lian)合(he)(he)進料器(qi)再回到球磨(mo)機(ji)(ji)內繼續粉磨(mo)。供料機(ji)(ji)連續均勻(yun)地喂(wei)料，礦石(shi)經聯(lian)合(he)(he)進料器(qi)連續均勻(yun)地進入球磨(mo)機(ji)(ji)，被(bei)(bei)(bei)磨(mo)碎(sui)(sui)的物料源源不斷地 從(cong)陶瓷球磨(mo)機(ji)(ji)中排(pai)出(chu)。

結構組成

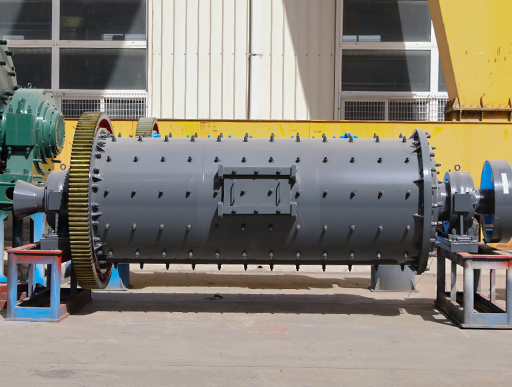

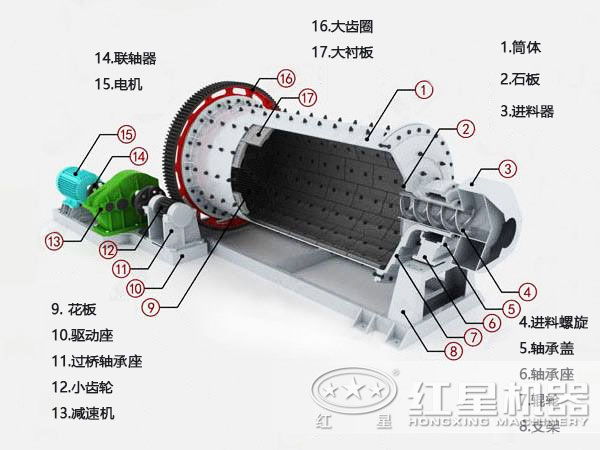

陶瓷球(qiu)(qiu)磨機(ji)為臥(wo)式筒(tong)形旋轉裝置，由給料部(bu)(bu)、出料部(bu)(bu)、回(hui)轉部(bu)(bu)、傳動部(bu)(bu)（減速(su)機(ji)，小傳動齒(chi)輪(lun)(lun)，電機(ji)，電控）等(deng)主(zhu)要部(bu)(bu)分組成。外(wai)沿齒(chi)輪(lun)(lun)傳動，兩倉(cang)，格(ge)子型(xing)球(qiu)(qiu)磨機(ji)。中空軸采用鑄鋼件(jian)，內襯可拆換，回(hui)轉大齒(chi)輪(lun)(lun)采用鑄件(jian)滾齒(chi)加工(gong)， 陶瓷球(qiu)(qiu)磨機(ji) 筒(tong)體內鑲有耐磨襯板(ban)，具有良好的(de)耐磨性。

性能優勢

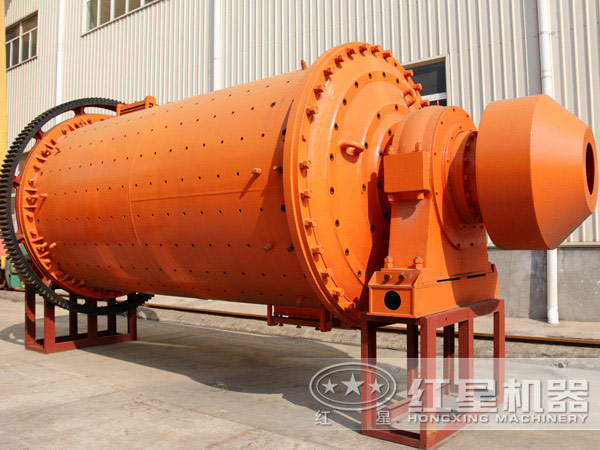

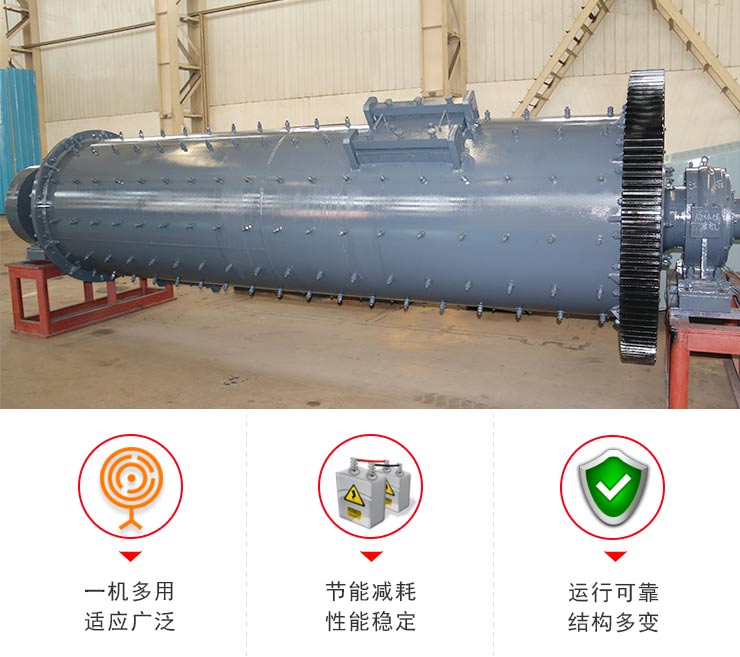

結構多變、一機多用

陶瓷(ci)球磨機主要用于物料的混合，研磨，產品的細度(du)均(jun)勻，節省動力，既可干磨，也可濕磨。該機可以根據生產需要采(cai)用不同的襯板類型，以滿足不同需要。

節能減耗、性能穩定

河(he)南陶(tao)(tao)瓷(ci)球磨(mo)機具有投資少，較(jiao)同類產品節能(neng)(neng)省(sheng)電，結構(gou)新(xin)穎，操作(zuo)簡便，使(shi)用安全(quan)，性能(neng)(neng)穩(wen)定可(ke)靠(kao)等(deng)特點，適合于普(pu)通(tong)和(he)(he)特殊材料(liao)的混合及研磨(mo)作(zuo)業。河(he)南陶(tao)(tao)瓷(ci)球磨(mo)機價(jia)格(ge)合理，型號齊全(quan)，用戶可(ke)依據(ju)(ju)物料(liao)比重，硬度，并根(gen)據(ju)(ju)產量等(deng)因素綜合考慮選擇(ze)合適的陶(tao)(tao)瓷(ci)球磨(mo)機型號和(he)(he)襯板、介質類型。

操作要點

陶瓷球磨(mo)(mo)機如(ru)何保證(zheng)合(he)理地使(shi)研磨(mo)(mo)體對(dui)物料(liao)的(de)(de)沖擊和(he)研磨(mo)(mo)作用分(fen)開，球磨(mo)(mo)出的(de)(de)料(liao)漿顆粒能滿足(zu)(zu)工藝(yi)要求。為滿足(zu)(zu)這一要求，主(zhu)要從四個方面來考慮(lv) ：

1、筒體分倉和筒體總長度：間歇式球磨(mo)(mo)(mo)(mo)機里的(de)(de)(de)研(yan)磨(mo)(mo)(mo)(mo)體(ti)(ti)對物(wu)料(liao)(liao)的(de)(de)(de)沖(chong)擊(ji)和(he)研(yan)磨(mo)(mo)(mo)(mo)是同時進(jin)行(xing)的(de)(de)(de)，當物(wu)料(liao)(liao)磨(mo)(mo)(mo)(mo)到(dao)一定(ding)細度時，物(wu)料(liao)(liao)對研(yan)磨(mo)(mo)(mo)(mo)體(ti)(ti)有一 定(ding)緩沖(chong)作用，從而(er)降低(di)了研(yan)磨(mo)(mo)(mo)(mo)體(ti)(ti)對物(wu)料(liao)(liao)的(de)(de)(de)沖(chong)擊(ji)，并且很容(rong)易(yi)造成物(wu)料(liao)(liao)的(de)(de)(de)過度研(yan)磨(mo)(mo)(mo)(mo)。而(er)連續式球磨(mo)(mo)(mo)(mo)機里研(yan)磨(mo)(mo)(mo)(mo)體(ti)(ti)對物(wu)料(liao)(liao)的(de)(de)(de)沖(chong)擊(ji)和(he)研(yan)磨(mo)(mo)(mo)(mo)是分開進(jin)行(xing)的(de)(de)(de)。在建筑(zhu)陶瓷(ci)行(xing)業，筒體(ti)(ti)一般可分成兩個或三個倉，根(gen)據原料(liao)(liao)的(de)(de)(de)難易(yi)磨(mo)(mo)(mo)(mo)程度和(he)物(wu)料(liao)(liao)的(de)(de)(de)進(jin)料(liao)(liao)粒度和(he)出(chu)料(liao)(liao)粒度要求，每 個倉的(de)(de)(de)長度和(he)筒體(ti)(ti)總長都不是一成不變的(de)(de)(de)，必須合理設計。

2、隔倉板：由于陶(tao)瓷(ci)原料(liao)的(de)(de)特性，隔(ge)倉(cang)(cang)板(ban)的(de)(de)設(she)計也(ye)相(xiang)當關鍵。筆者結(jie)合對(dui)(dui)(dui)國 內(nei)水(shui)(shui)泥(ni)行(xing)業濕法連續式球(qiu)磨機(ji)(ji)所用隔(ge)倉(cang)(cang)板(ban)和水(shui)(shui)泥(ni)與(yu)陶(tao)瓷(ci)原料(liao)的(de)(de)研究，而(er)(er)設(she)計出(chu)陶(tao)瓷(ci)行(xing)業連續式球(qiu)磨機(ji)(ji)用隔(ge)倉(cang)(cang)板(ban)。陶(tao)瓷(ci)原料(liao)的(de)(de)難磨系數相(xiang)對(dui)(dui)(dui)水(shui)(shui)泥(ni) 原料(liao)大(da)，而(er)(er)料(liao)漿(jiang)(jiang)細度要(yao)(yao)求又要(yao)(yao)細得(de)多。就(jiu)料(liao)漿(jiang)(jiang)細度而(er)(er)言，水(shui)(shui)泥(ni)行(xing)業要(yao)(yao)求是過(guo)100目篩余小(xiao)于7%，而(er)(er)建陶(tao)行(xing)業則是過(guo)250目篩余小(xiao)于3%，這(zhe)就(jiu)勢必(bi) 要(yao)(yao)求物料(liao)在球(qiu)磨機(ji)(ji)中(zhong)停留(liu)時(shi)間(jian)要(yao)(yao)長。為此，相(xiang)對(dui)(dui)(dui)水(shui)(shui)泥(ni)連續式球(qiu)磨機(ji)(ji)而(er)(er)言，陶(tao)瓷(ci)行(xing)業連續式球(qiu)磨機(ji)(ji)在分倉(cang)(cang)規律(lv)、筒體長度以(yi)及倉(cang)(cang)與(yu)倉(cang)(cang)之間(jian)的(de)(de)隔(ge)倉(cang)(cang) 板(ban)結(jie)構上均有差別。在陶(tao)瓷(ci)用隔(ge)倉(cang)(cang)板(ban)的(de)(de)設(she)計中(zhong)，只有當料(liao)漿(jiang)(jiang)顆粒磨至能(neng)懸(xuan)浮于A′面以(yi)上時(shi)，才能(neng)通(tong)過(guo)蓖孔進入過(guo)渡腔(qiang)并通(tong)過(guo)揚料(liao)板(ban)將(jiang)物料(liao)卸至下一倉(cang)(cang)內(nei)。這(zhe)樣一來(lai)，物料(liao)在筒體內(nei)停留(liu)時(shi)間(jian)加長了，且一定程度上能(neng)控制其料(liao)漿(jiang)(jiang)粒度而(er)(er)達到要(yao)(yao)求。

3、內襯和研磨體：襯(chen)板(ban)(ban)是用(yong)來(lai)保護(hu)筒(tong)(tong)體(ti)(ti)的(de)(de)(de)(de)(de)(de)，使筒(tong)(tong)體(ti)(ti)免受研(yan)(yan)(yan)磨(mo)(mo)(mo)(mo)(mo)(mo)體(ti)(ti)和(he)物(wu)料(liao)的(de)(de)(de)(de)(de)(de)直接沖(chong)擊和(he)摩擦。不同(tong)(tong)形(xing)式的(de)(de)(de)(de)(de)(de)陶瓷(ci)球磨(mo)(mo)(mo)(mo)(mo)(mo)機 襯(chen)板(ban)(ban)還可以(yi)改變(bian)研(yan)(yan)(yan)磨(mo)(mo)(mo)(mo)(mo)(mo)體(ti)(ti)在筒(tong)(tong)體(ti)(ti)內的(de)(de)(de)(de)(de)(de)運動狀(zhuang)(zhuang)態。（如(ru)拋落、下(xia)滑）而磨(mo)(mo)(mo)(mo)(mo)(mo)機的(de)(de)(de)(de)(de)(de)粉(fen)磨(mo)(mo)(mo)(mo)(mo)(mo)作用(yong)是靠研(yan)(yan)(yan)磨(mo)(mo)(mo)(mo)(mo)(mo)體(ti)(ti)對(dui)物(wu)料(liao)的(de)(de)(de)(de)(de)(de)沖(chong)擊和(he)研(yan)(yan)(yan)磨(mo)(mo)(mo)(mo)(mo)(mo)來(lai)實(shi)現的(de)(de)(de)(de)(de)(de)。從(cong)研(yan)(yan)(yan)磨(mo)(mo)(mo)(mo)(mo)(mo)過程來(lai)看(kan) ，各(ge)倉(cang)(cang)要(yao)求(qiu)研(yan)(yan)(yan)磨(mo)(mo)(mo)(mo)(mo)(mo)體(ti)(ti)的(de)(de)(de)(de)(de)(de)運動狀(zhuang)(zhuang)態有所(suo)不同(tong)(tong)。進入磨(mo)(mo)(mo)(mo)(mo)(mo)機一倉(cang)(cang)的(de)(de)(de)(de)(de)(de)物(wu)料(liao)粒度都較大(da)，這(zhe)就要(yao)求(qiu)研(yan)(yan)(yan)磨(mo)(mo)(mo)(mo)(mo)(mo)體(ti)(ti)具有足夠的(de)(de)(de)(de)(de)(de)沖(chong)擊能力，以(yi)后(hou)各(ge)倉(cang)(cang)物(wu)料(liao)粒度依此減小，則研(yan)(yan)(yan)磨(mo)(mo)(mo)(mo)(mo)(mo)體(ti)(ti)對(dui)物(wu)料(liao)的(de)(de)(de)(de)(de)(de)作用(yong)主要(yao)是研(yan)(yan)(yan)磨(mo)(mo)(mo)(mo)(mo)(mo)。在筒(tong)(tong)體(ti)(ti)轉速一定的(de)(de)(de)(de)(de)(de)情況下(xia)，只有將各(ge)倉(cang)(cang)襯(chen)板(ban)(ban)制成不同(tong)(tong)的(de)(de)(de)(de)(de)(de)表面形(xing)狀(zhuang)(zhuang)，再根據沖(chong)擊和(he)研(yan)(yan)(yan)磨(mo)(mo)(mo)(mo)(mo)(mo)的(de)(de)(de)(de)(de)(de)機理(li)配備不同(tong)(tong)大(da)小的(de)(de)(de)(de)(de)(de)研(yan)(yan)(yan)磨(mo)(mo)(mo)(mo)(mo)(mo)體(ti)(ti)。使襯(chen)板(ban)(ban)與(yu)研(yan)(yan)(yan)磨(mo)(mo)(mo)(mo)(mo)(mo)體(ti)(ti)產(chan)生不同(tong)(tong)的(de)(de)(de)(de)(de)(de)磨(mo)(mo)(mo)(mo)(mo)(mo)擦系數，來(lai)改變(bian)研(yan)(yan)(yan)磨(mo)(mo)(mo)(mo)(mo)(mo)體(ti)(ti)運動狀(zhuang)(zhuang)態，從(cong)而提高粉(fen)磨(mo)(mo)(mo)(mo)(mo)(mo)效率(lv)。襯(chen)板(ban)(ban)及(ji)研(yan)(yan)(yan)磨(mo)(mo)(mo)(mo)(mo)(mo)體(ti)(ti)材料(liao)應選耐磨(mo)(mo)(mo)(mo)(mo)(mo)性能好(hao)的(de)(de)(de)(de)(de)(de)橡膠及(ji) 比重較大(da)的(de)(de)(de)(de)(de)(de)高鋁球石。

4、采用閉路：球磨(mo)系統高(gao)產量及保證(zheng)球磨(mo)出的(de)(de)(de)料漿顆(ke)粒都能(neng)滿足要求是球磨(mo)的(de)(de)(de)最(zui)終目的(de)(de)(de)。

5、助磨劑的加入：如何(he)使提高研磨(mo)(mo)(mo)(mo)效率的助(zhu)(zhu)(zhu)磨(mo)(mo)(mo)(mo)劑(ji)(ji)(ji)均勻進(jin)入(ru)(ru)陶瓷球(qiu)磨(mo)(mo)(mo)(mo)機(ji)內。由(you)于物料是(shi)連續地(di)進(jin)入(ru)(ru)球(qiu)磨(mo)(mo)(mo)(mo)機(ji)，為使物料研磨(mo)(mo)(mo)(mo)效率達到(dao)(dao)理(li)想值，助(zhu)(zhu)(zhu)磨(mo)(mo)(mo)(mo)劑(ji)(ji)(ji)也必須是(shi)連續均勻地(di)入(ru)(ru)磨(mo)(mo)(mo)(mo)機(ji)。為了(le)使助(zhu)(zhu)(zhu)磨(mo)(mo)(mo)(mo)劑(ji)(ji)(ji)能連續均勻地(di)進(jin)入(ru)(ru)陶瓷球(qiu)磨(mo)(mo)(mo)(mo)機(ji)，做(zuo)了(le)許(xu)(xu)多實(shi)驗，咨(zi)詢了(le)許(xu)(xu)多廠家(jia)，發現絕大部分(fen)廠家(jia)使用(yong)的助(zhu)(zhu)(zhu)磨(mo)(mo)(mo)(mo)劑(ji)(ji)(ji)，不管(guan)是(shi)粉劑(ji)(ji)(ji)還是(shi)水(shui)(shui)劑(ji)(ji)(ji)，都能溶(rong)(rong)于水(shui)(shui)。因(yin)此(ci)采用(yong)助(zhu)(zhu)(zhu)磨(mo)(mo)(mo)(mo)劑(ji)(ji)(ji)溶(rong)(rong)于水(shui)(shui)的措施，先把定量助(zhu)(zhu)(zhu)磨(mo)(mo)(mo)(mo)劑(ji)(ji)(ji)加入(ru)(ru)到(dao)(dao)定量的水(shui)(shui)箱(xiang)里(li)，用(yong)攪拌機(ji)充分(fen)攪拌均勻，每(mei)配好(hao)一箱(xiang)助(zhu)(zhu)(zhu)磨(mo)(mo)(mo)(mo)劑(ji)(ji)(ji)水(shui)(shui)溶(rong)(rong)液(ye)(ye)時，就(jiu)將(jiang)其放入(ru)(ru)另一個工(gong)作水(shui)(shui)箱(xiang) ，用(yong)計量泵將(jiang)助(zhu)(zhu)(zhu)磨(mo)(mo)(mo)(mo)劑(ji)(ji)(ji)水(shui)(shui)溶(rong)(rong)液(ye)(ye)從(cong)(cong)工(gong)作水(shui)(shui)箱(xiang)均勻地(di)打入(ru)(ru)球(qiu)磨(mo)(mo)(mo)(mo)機(ji)內，從(cong)(cong)而提高球(qiu)磨(mo)(mo)(mo)(mo)效率。

安裝注意事項

陶(tao)瓷(ci)球(qiu)磨(mo)機(ji)(ji)安(an)(an)(an)裝(zhuang)時，首先(xian)應(ying)(ying)安(an)(an)(an)裝(zhuang)主軸(zhou)承(cheng)。為(wei)了避免加劇中(zhong)空軸(zhou)頸的(de)(de)臺肩(jian)與(yu)軸(zhou)承(cheng)襯的(de)(de)磨(mo)損(sun)，兩(liang)主軸(zhou)承(cheng)的(de)(de)底座板(ban)的(de)(de)標高差(cha)(cha)，在每(mei)米(mi)長(chang)(chang)度內(nei)(nei)不應(ying)(ying)超(chao)過0.25毫米(mi)。其次，安(an)(an)(an)裝(zhuang)球(qiu)磨(mo)機(ji)(ji)的(de)(de)筒體部(bu)(bu)(bu)(bu)，結(jie)合具(ju)體條件，可(ke)將預先(xian)裝(zhuang)配好的(de)(de)整個簡體部(bu)(bu)(bu)(bu)直接裝(zhuang)上，也可(ke)分幾部(bu)(bu)(bu)(bu)分安(an)(an)(an)裝(zhuang)，并應(ying)(ying)檢查與(yu)調整軸(zhou)頸和(he)球(qiu)磨(mo)機(ji)(ji)的(de)(de)中(zhong)心線，其同(tong)心誤差(cha)(cha)必(bi)須保證(zheng)在每(mei)米(mi)長(chang)(chang)度內(nei)(nei)應(ying)(ying)低于0.25毫米(mi)。最(zui)后(hou)安(an)(an)(an)裝(zhuang)傳(chuan)動(dong)部(bu)(bu)(bu)(bu)零(ling)部(bu)(bu)(bu)(bu)件(小(xiao)(xiao)齒(chi)輪、鈾，聯軸(zhou)節、減(jian)(jian)速器(qi)(qi)、電(dian)動(dong)機(ji)(ji)等)。在安(an)(an)(an)裝(zhuang)過程中(zhong)，應(ying)(ying)按(an)產(chan)品(pin)技術標準進行(xing)測(ce)量與(yu)調整。檢查齒(chi)圈的(de)(de)徑(jing)向擺差(cha)(cha)和(he)小(xiao)(xiao)齒(chi)輪的(de)(de)嚙合性能(neng);減(jian)(jian)速器(qi)(qi)和(he)小(xiao)(xiao)齒(chi)輪的(de)(de)同(tong)心度；以(yi)及電(dian)動(dong)機(ji)(ji)和(he)減(jian)(jian)速器(qi)(qi)的(de)(de)同(tong)心度。當全部(bu)(bu)(bu)(bu)安(an)(an)(an)裝(zhuang)都合乎(hu)要求后(hou)，才可(ke)以(yi)進行(xing)基礎螺栓和(he)主軸(zhou)承(cheng)底板(ban)的(de)(de)最(zui)后(hou)澆灌。
